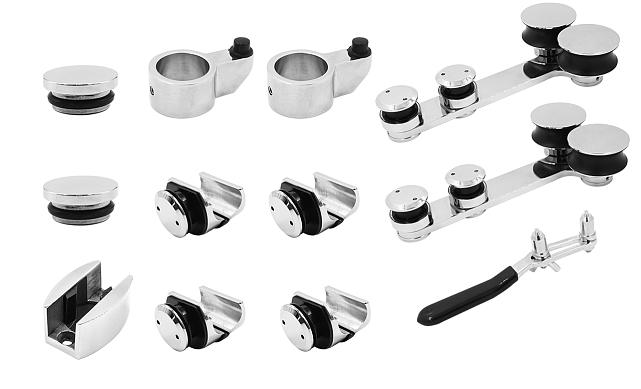

Комплект раздвижной системы для стеклянных дверей, AISI 304, полированный t406

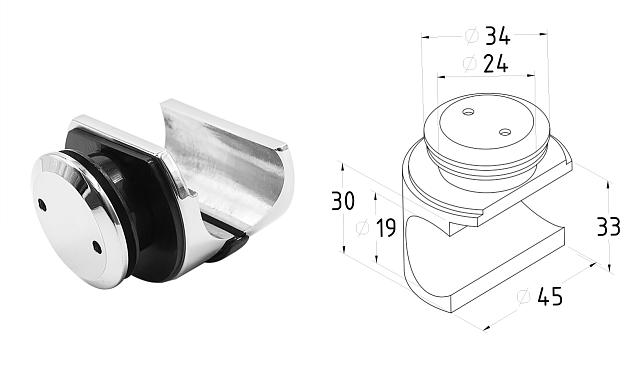

1. устанавливается на стеклянную фрамугу при помощи отверстия в стекле, рассверлить под размеры втулки коннектора, и зажимается с другой стороны стекла. Вторая часть коннектора крепится к треку. Она имеет круглый профиль, состоит из двух элементов - фиксируют трек в коннекторе.
2. устанавливаем трек t800 на заготовленные крепления к фрамуге.

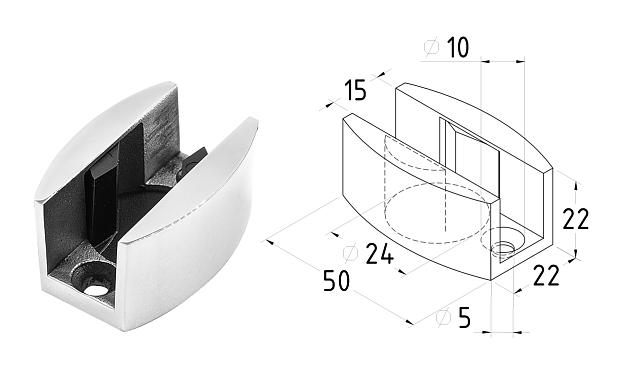

3. с двух сторон трека устанавливаем стопора на местах, где будет ограничеваться открывания двери.

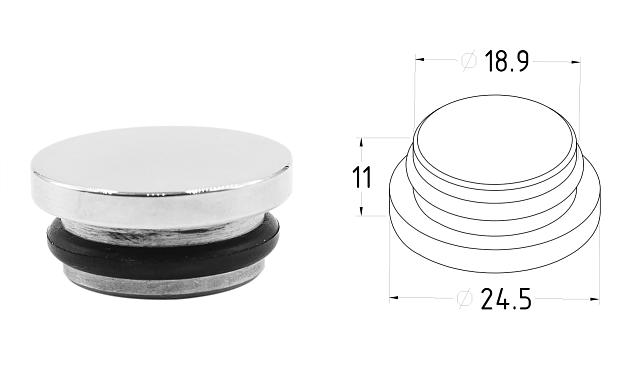

4. на трубу устанавливается заглушки из комплекта.

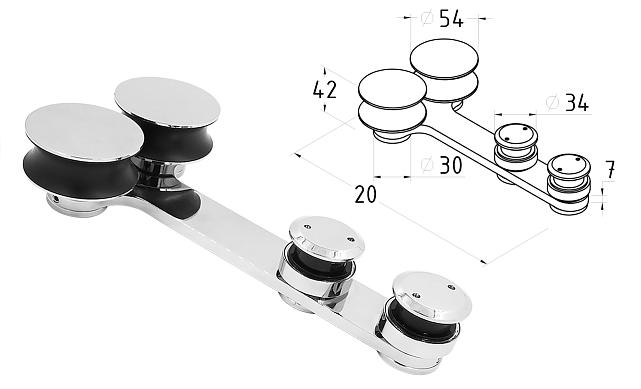

5. на стеклянную дверь устанавливаем каретки в заранне заготовленные вырезы, затягиваем их.
6. Дверь с каретками надеваем на трек t800.
При необходимости выравниваем дверь в уровень с полом на коретках с помощью шестигранника.
Адрес главного терминала: ул. Чистопольская, д. 6
Доставка транспортной компанией Деловые линииАдрес основного филиала: ул. Таганская, 60, Екатеринбург, Свердловская обл., 620057
Доставка транспортной компанией Байкал сервисАдрес основного филиала: г. Верхняя Пышма, ул. Обогатителей, д. 11А
Внимание: указаны адреса основных филиалов, в вашем городе их может располагаться гораздо больше, подробности уточняйте на сайте интересующей вас транспортной компании
1. устанавливается на стеклянную фрамугу при помощи отверстия в стекле, рассверлить под размеры втулки коннектора, и зажимается с другой стороны стекла. Вторая часть коннектора крепится к треку. Она имеет круглый профиль, состоит из двух элементов - фиксируют трек в коннекторе.
2. устанавливаем трек t800 на заготовленные крепления к фрамуге.
3. с двух сторон трека устанавливаем стопора на местах, где будет ограничеваться открывания двери.
4. на трубу устанавливается заглушки из комплекта.
5. на стеклянную дверь устанавливаем каретки в заранне заготовленные вырезы, затягиваем их.
6. Дверь с каретками надеваем на трек t800.
При необходимости выравниваем дверь в уровень с полом на коретках с помощью шестигранника.
Адрес главного терминала: ул. Чистопольская, д. 6
Доставка транспортной компанией Деловые линииАдрес основного филиала: ул. Таганская, 60, Екатеринбург, Свердловская обл., 620057
Доставка транспортной компанией Байкал сервисАдрес основного филиала: г. Верхняя Пышма, ул. Обогатителей, д. 11А
Внимание: указаны адреса основных филиалов, в вашем городе их может располагаться гораздо больше, подробности уточняйте на сайте интересующей вас транспортной компании
Схема сборки раздвижной системы t406 (понадобится 2 комплекта):
![](/wa-data/public/photos/29/03/20329/20329.970.jpg)
Расчет расстояния между креплениями трека
![](/wa-data/public/photos/30/03/20330/20330.970.png)
Схема расположения вырезов для стекла
![](/wa-data/public/photos/32/03/20332/20332.970.jpg)
