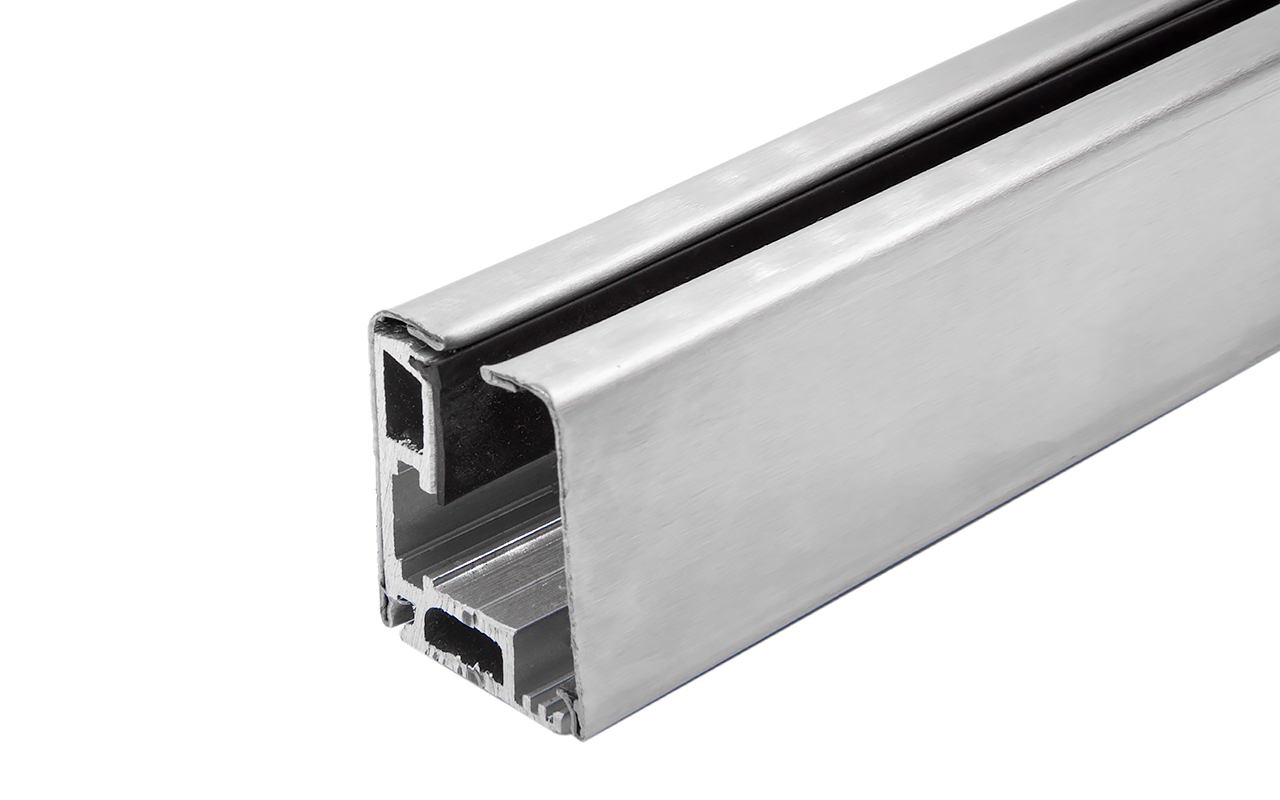

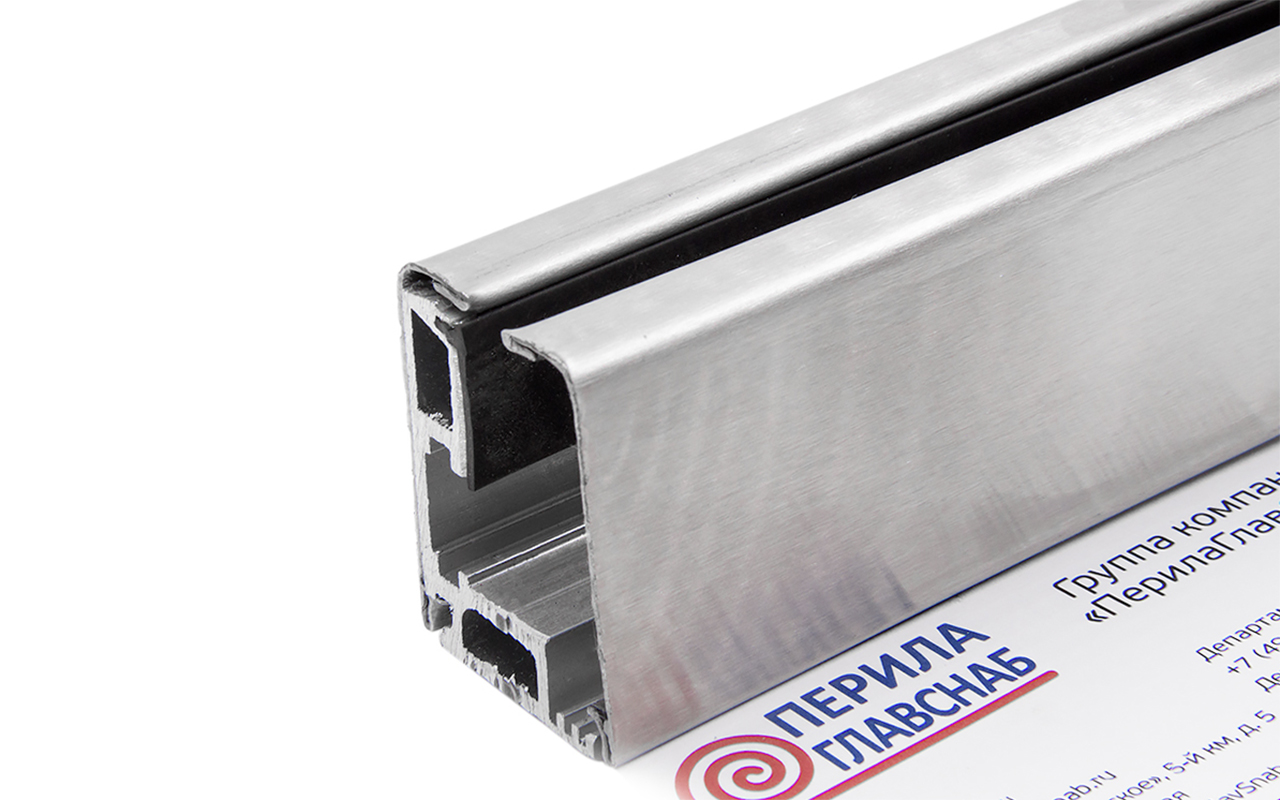

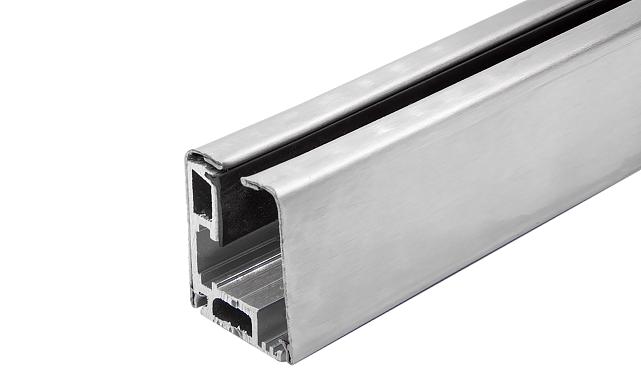

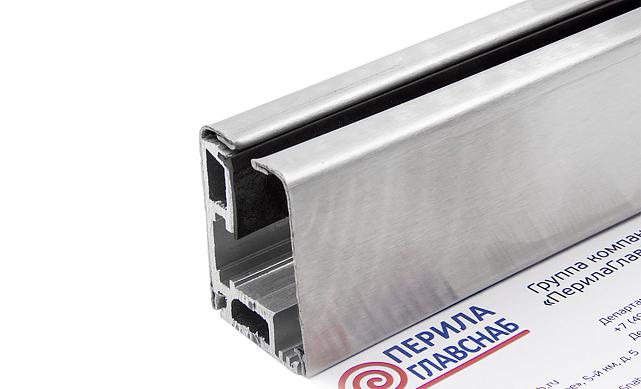

Профиль алюминиевый зажимной для стекла 8-12мм, AISI 304 SSS, шлифованный, длина 3 метра т40-9 SSS
₸
25 530 тенге/м
Наличие:
Одинцово
Уточняйте у менеджера
СПб-Волковская
Уточняйте у менеджера
Москва-Жулебино
Уточняйте у менеджера
КЗ-Алматы
Уточняйте у менеджера
Екатеринбург
Уточняйте у менеджера
Артикул
т40-9 SSS
Описание
Профиль алюминиевый зажимной для стекла 8-12мм, AISI 304 SSS, шлифованный, длина 3 метра
Назначение
закрепление стеклянных полотен 8, 10 и 12 мм к полу, потолку, стенам. Элемент фурнитуры также можно применять на толщине 9 и 11 мм без дополнительных деталей.
Особенность модели
крышки из 304 марки стали

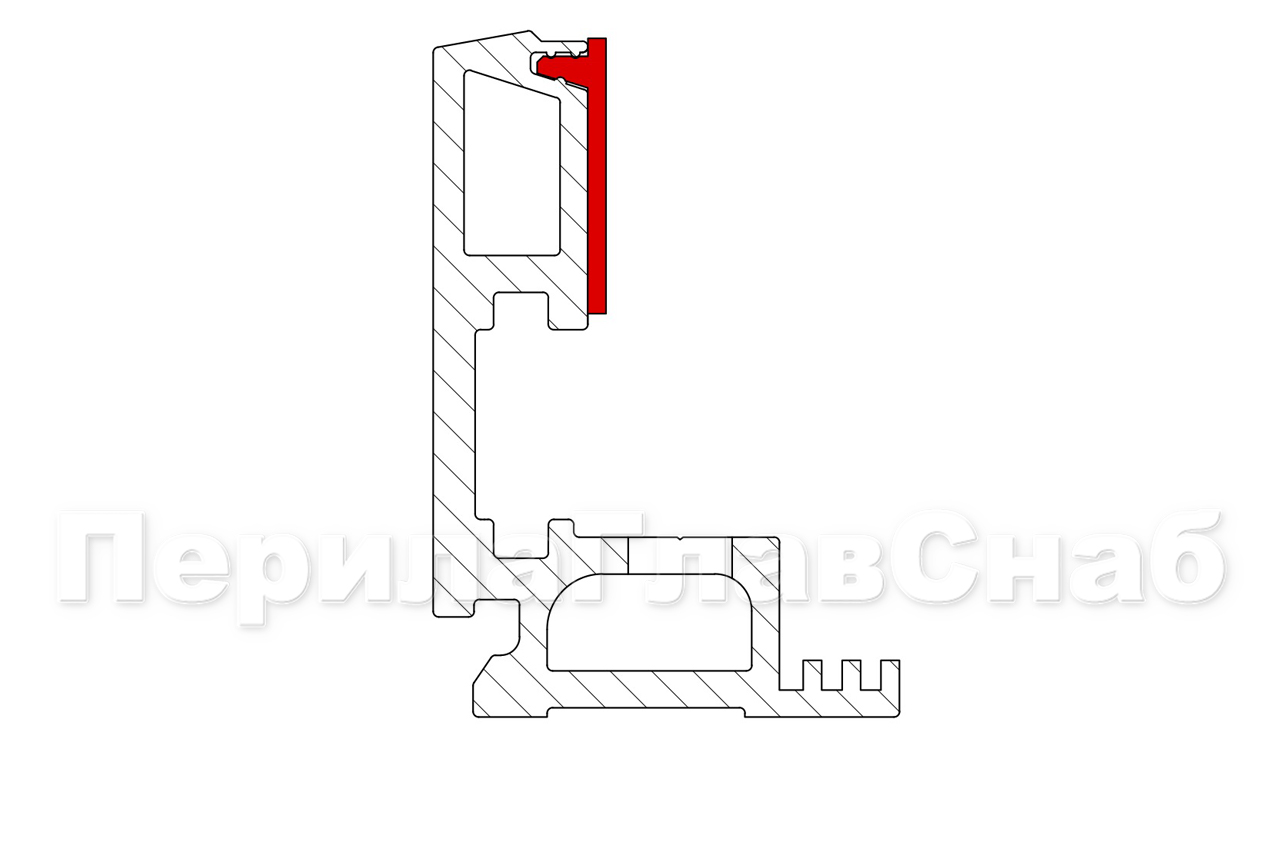

Сборка и установка
1. в базе т40-01 сверлим отверстие под крепление в пол, потолок, стену с шагом не более 300 мм, по краям 150 мм, под крепление дюбель-саморез. Размечаем на поверхности места крепления, устанавливаем дюбеля.
2. Фиксируем базу т40-01 саморезами и иными креплениями в заранее заготовленные отверстия.

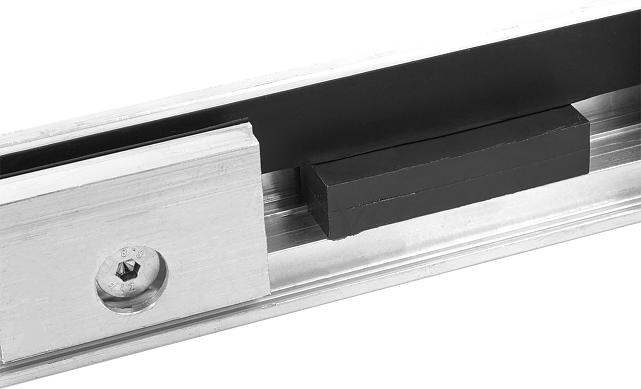

3. Гайку клипсы т40-02 пропускаем в технический канал на базе т40-01. Ответную часть клипсы с винтом устанавливаем в паз базы после установки стекла.
Чем ближе паз к основанию базы, тем меньше стекло.
Ближайший паз начинается с восьмимиллиметрового стекла.
4. уплотнительную резинку 40-06 устанавливаем на базу т40-01 в готовый производственный паз.
На клипсы также устанавливаем резинку т40-06

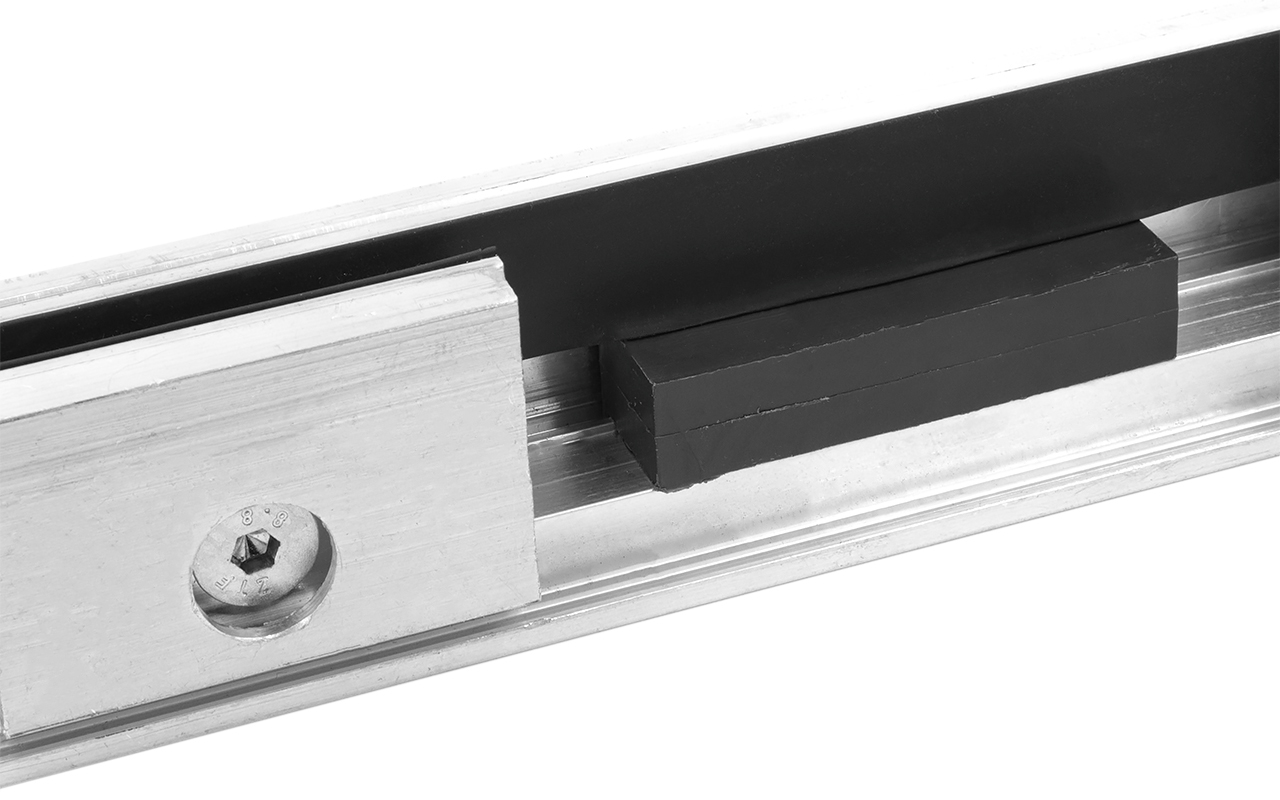

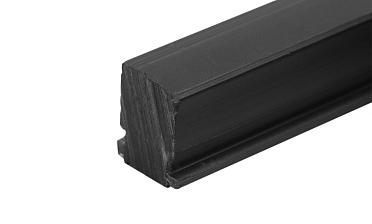

5. Для того, чтобы стекло не касалось металлических деталей профиля, рекомендуем установить между клипсами подставку для стекла т40-05 с расчетом 3 шт на 1 метр.
6. Устанавливаем стекло, затягиваем клипсы т40-02
7. С двух сторон паза устанавливаем крышки т40-304-SSS
В комплект входит

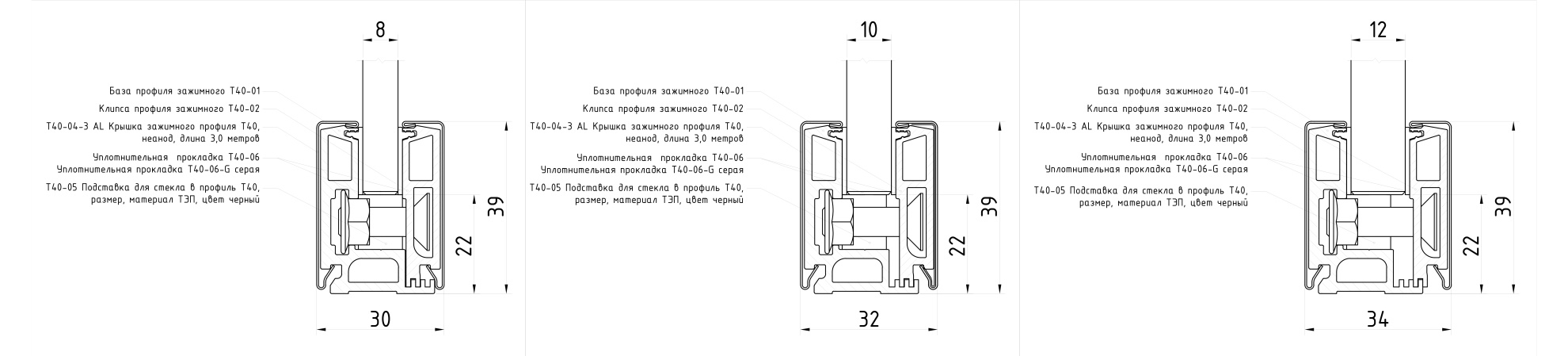

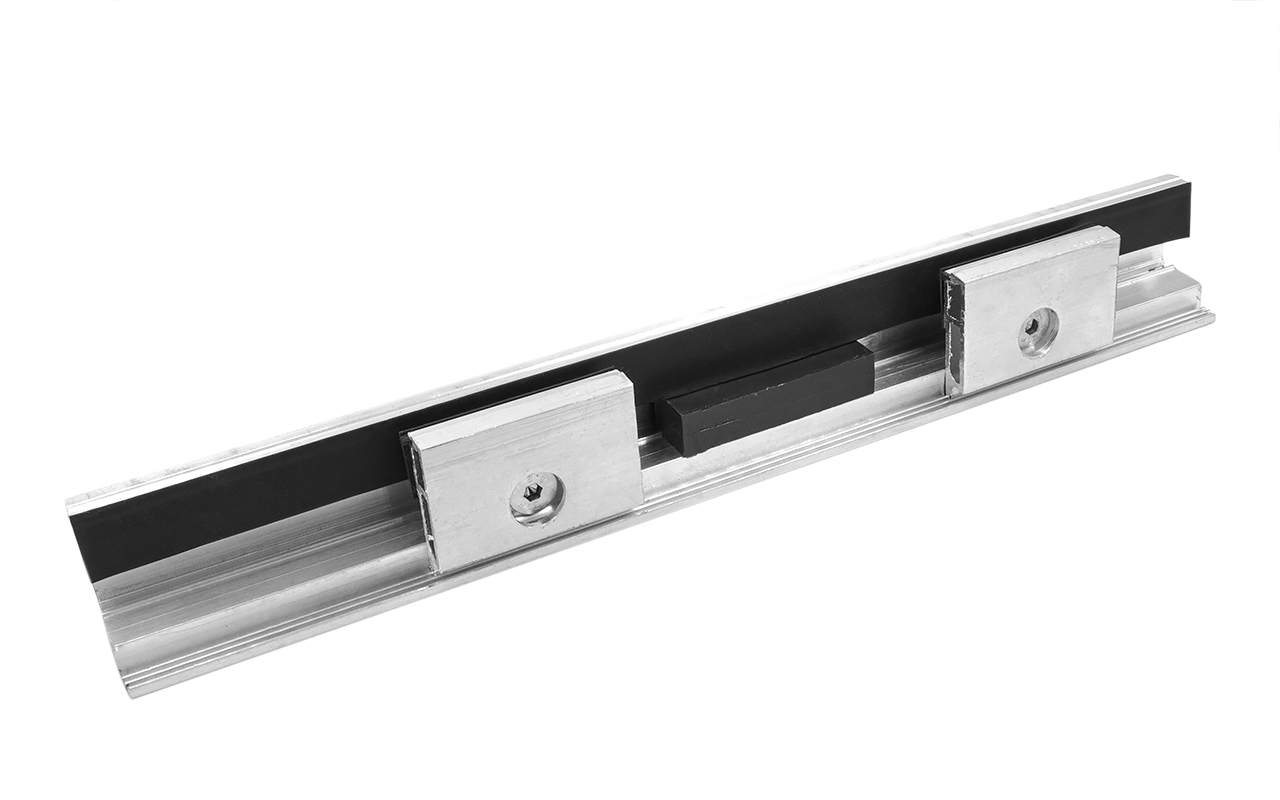

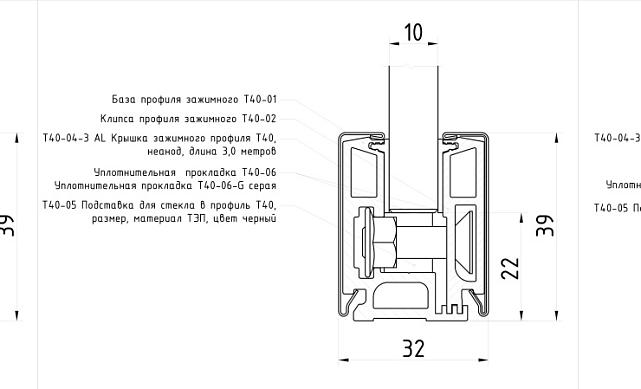

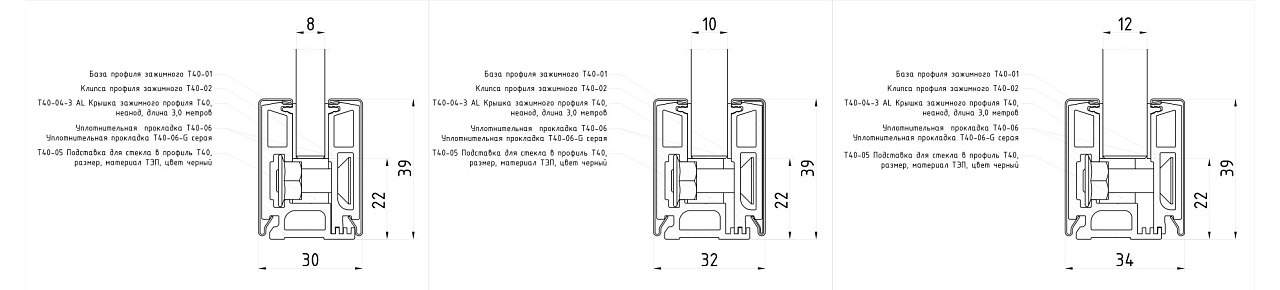

Комплект для 3 метров зажимного профиля под стекло включает в себя:
1. т40-01 База для профиля зажимного т40, алюминий, длина 3,0 метра – 1 шт
2. т40-02 Клипса для профиля зажимного т40, L=50мм, алюминий (с винтом и гайкой) – 9 шт
3. т40-304-SSS Крышка зажимная t=0,7мм на профиль т40, шлифованная, длина 3000мм, AISI 304– 2 шт
4. т40-06-G уплотнительная резинка 16х4 для профиля т40, серая (в базу и в клипсы) или т40-06, черная – 3.5 метра

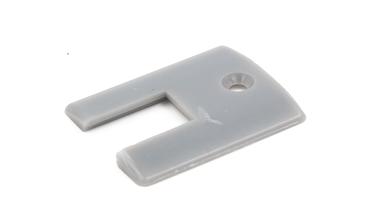

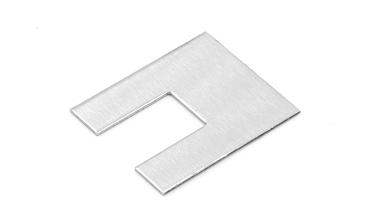

т40-12-30 SSS торцевая заглушка и т40-05 подставка для стекла в профиль заказывается отдельно.
Ваш отзыв может стать первым! Добавьте его, нажав на кнопку "Добавить отзыв"
Артикул
т40-9 SSS
Описание
Профиль алюминиевый зажимной для стекла 8-12мм, AISI 304 SSS, шлифованный, длина 3 метра
Назначение
закрепление стеклянных полотен 8, 10 и 12 мм к полу, потолку, стенам. Элемент фурнитуры также можно применять на толщине 9 и 11 мм без дополнительных деталей.
Особенность модели
крышки из 304 марки стали
Сборка и установка
1. в базе т40-01 сверлим отверстие под крепление в пол, потолок, стену с шагом не более 300 мм, по краям 150 мм, под крепление дюбель-саморез. Размечаем на поверхности места крепления, устанавливаем дюбеля.
2. Фиксируем базу т40-01 саморезами и иными креплениями в заранее заготовленные отверстия.
3. Гайку клипсы т40-02 пропускаем в технический канал на базе т40-01. Ответную часть клипсы с винтом устанавливаем в паз базы после установки стекла.
Чем ближе паз к основанию базы, тем меньше стекло.
Ближайший паз начинается с восьмимиллиметрового стекла.
4. уплотнительную резинку 40-06 устанавливаем на базу т40-01 в готовый производственный паз.
На клипсы также устанавливаем резинку т40-06
5. Для того, чтобы стекло не касалось металлических деталей профиля, рекомендуем установить между клипсами подставку для стекла т40-05 с расчетом 3 шт на 1 метр.
6. Устанавливаем стекло, затягиваем клипсы т40-02
7. С двух сторон паза устанавливаем крышки т40-304-SSS
В комплект входит
Комплект для 3 метров зажимного профиля под стекло включает в себя:
1. т40-01 База для профиля зажимного т40, алюминий, длина 3,0 метра – 1 шт
2. т40-02 Клипса для профиля зажимного т40, L=50мм, алюминий (с винтом и гайкой) – 9 шт
3. т40-304-SSS Крышка зажимная t=0,7мм на профиль т40, шлифованная, длина 3000мм, AISI 304– 2 шт
4. т40-06-G уплотнительная резинка 16х4 для профиля т40, серая (в базу и в клипсы) или т40-06, черная – 3.5 метра
т40-12-30 SSS торцевая заглушка и т40-05 подставка для стекла в профиль заказывается отдельно.
Ваш отзыв может стать первым! Добавьте его, нажав на кнопку "Добавить отзыв"
Популярные товары в этой категории
Новинки категории
Порядок монтажа:
-

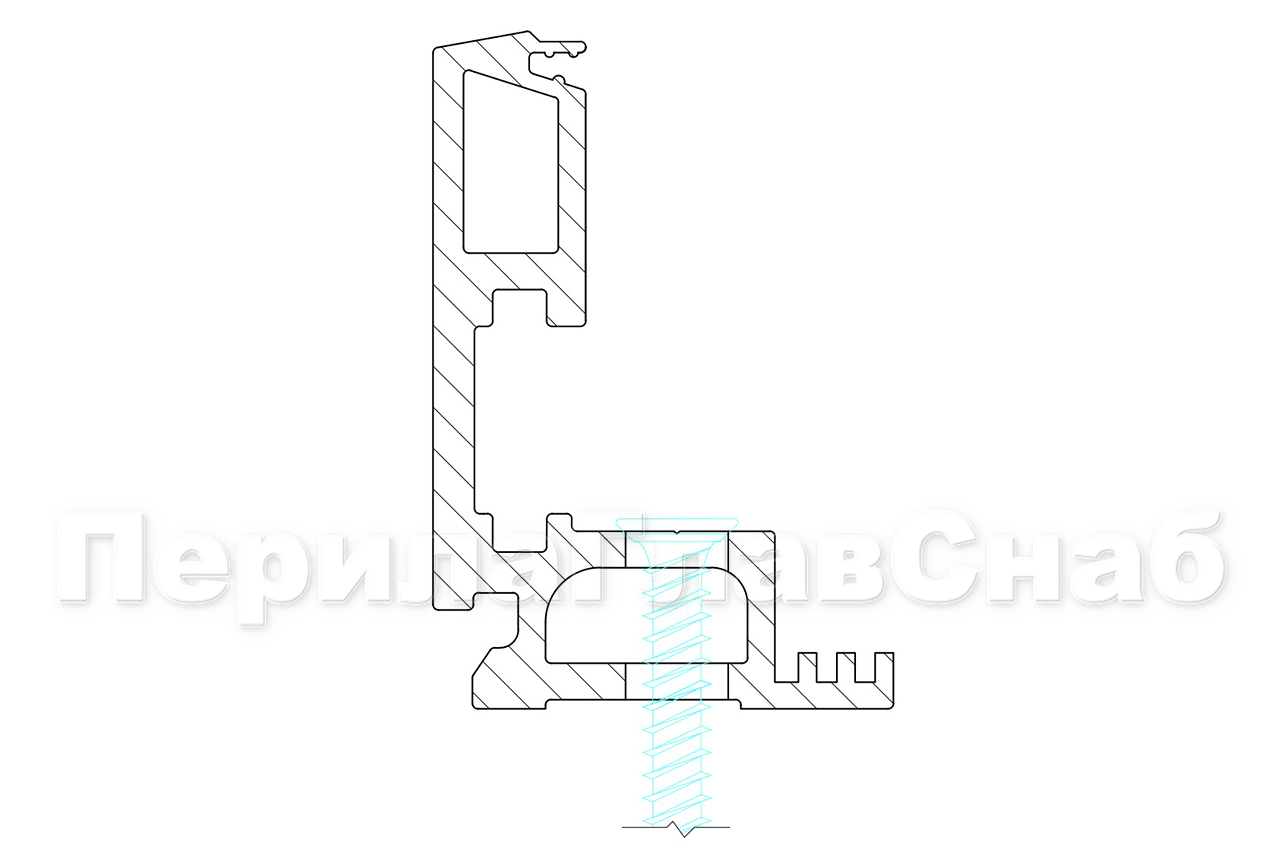

Крепление базового элемента, в зависимости от поверхности, производится на саморез 5.2. Для этого в базовом элементе нужно просверлить отверстия с максимальны шагом 250 мм
-
Установить по всей длине базового элемента РТИ-уплотнитель
-
В прижимные элементы также установить РТИ-уплотнитель.
-

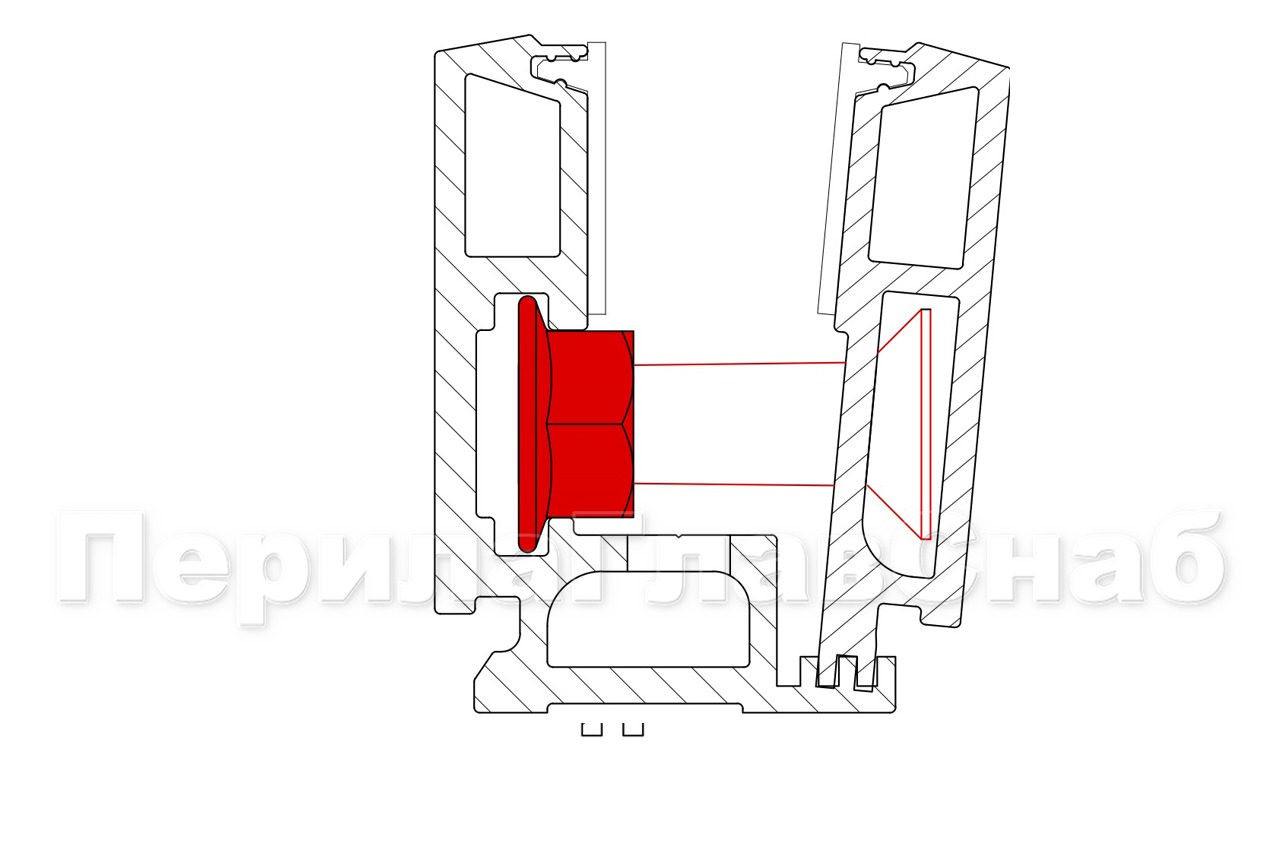

Вставить Гайку М6 (идет в комплекте) в паз базового элемента. Винт М6 вставить в прижимной элемент и соединить прижим с базовым элементом, не затягивая его.
-

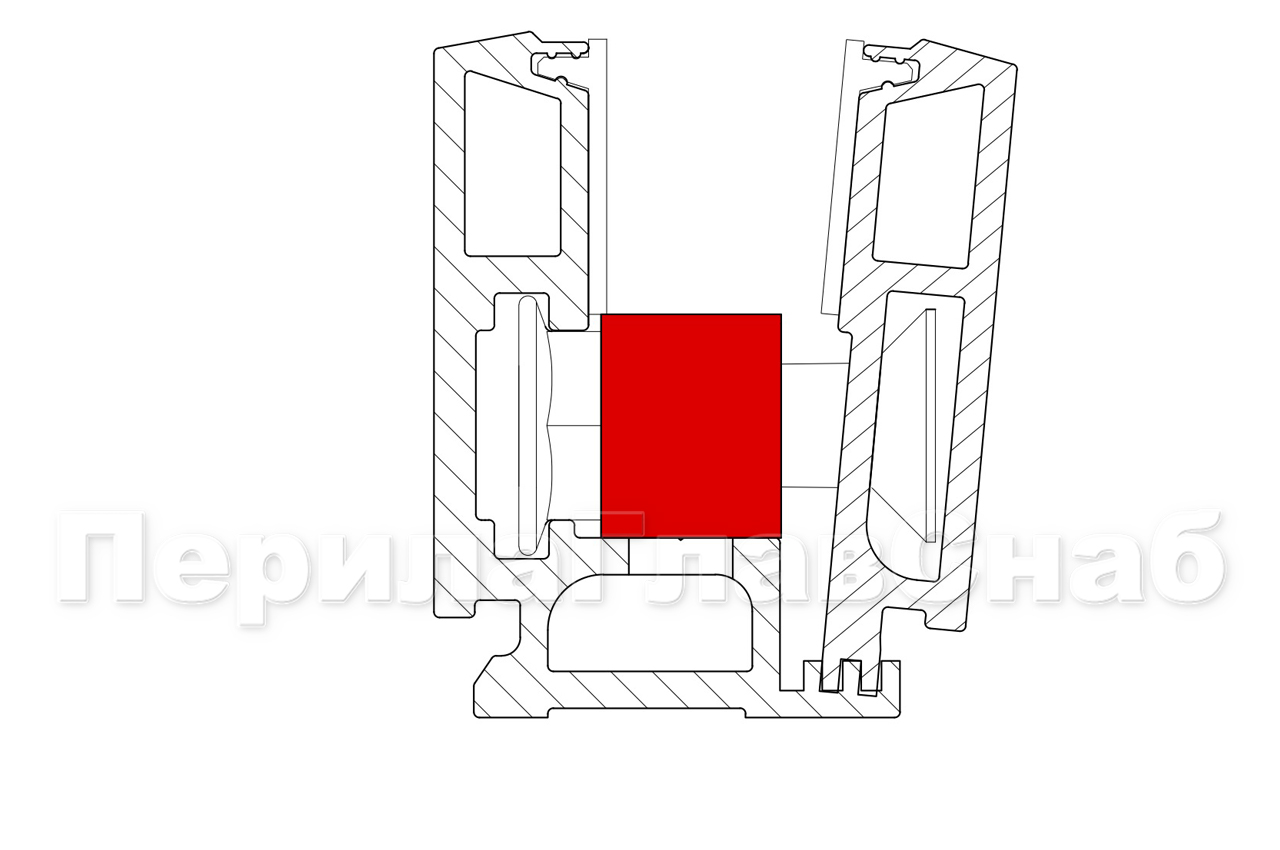

Вставить на полку базового элемента проставку. Это сделано для того, чтобы стеклянное полотно не опиралось на винт М6.
-

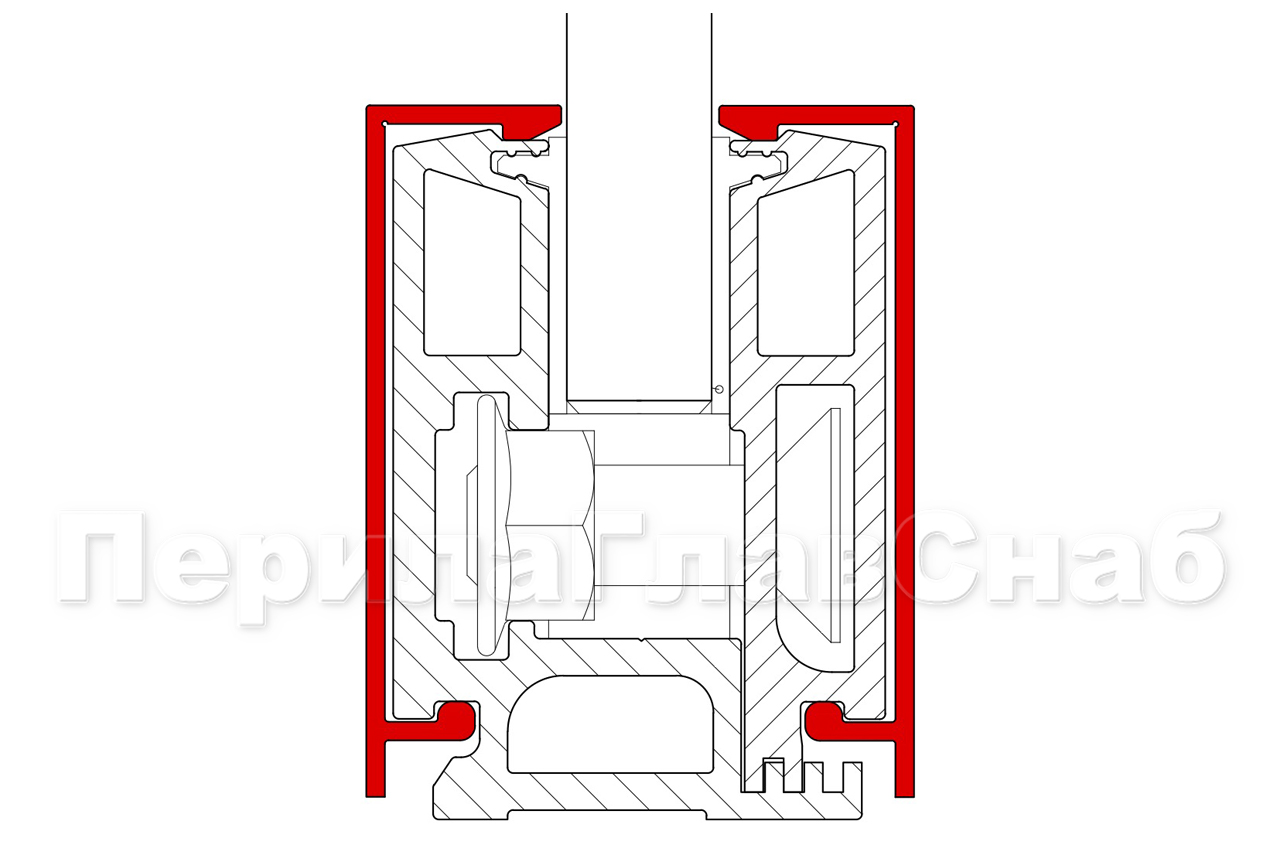

Вставить стеклянное полотно в профиль Т40 и затянуть винт М6. Далее защелкнуть декоративные накладки.
