Профиль козырьковый алюминиевый анодированный k300-3

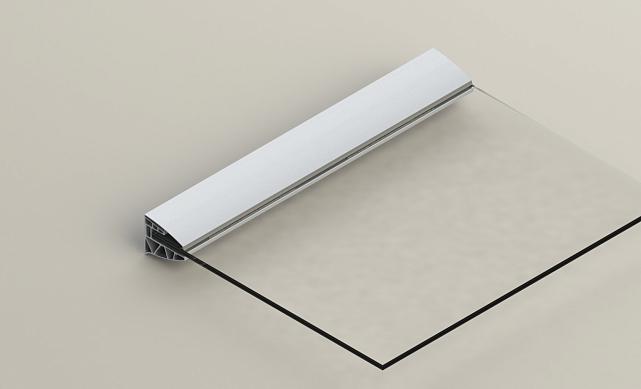

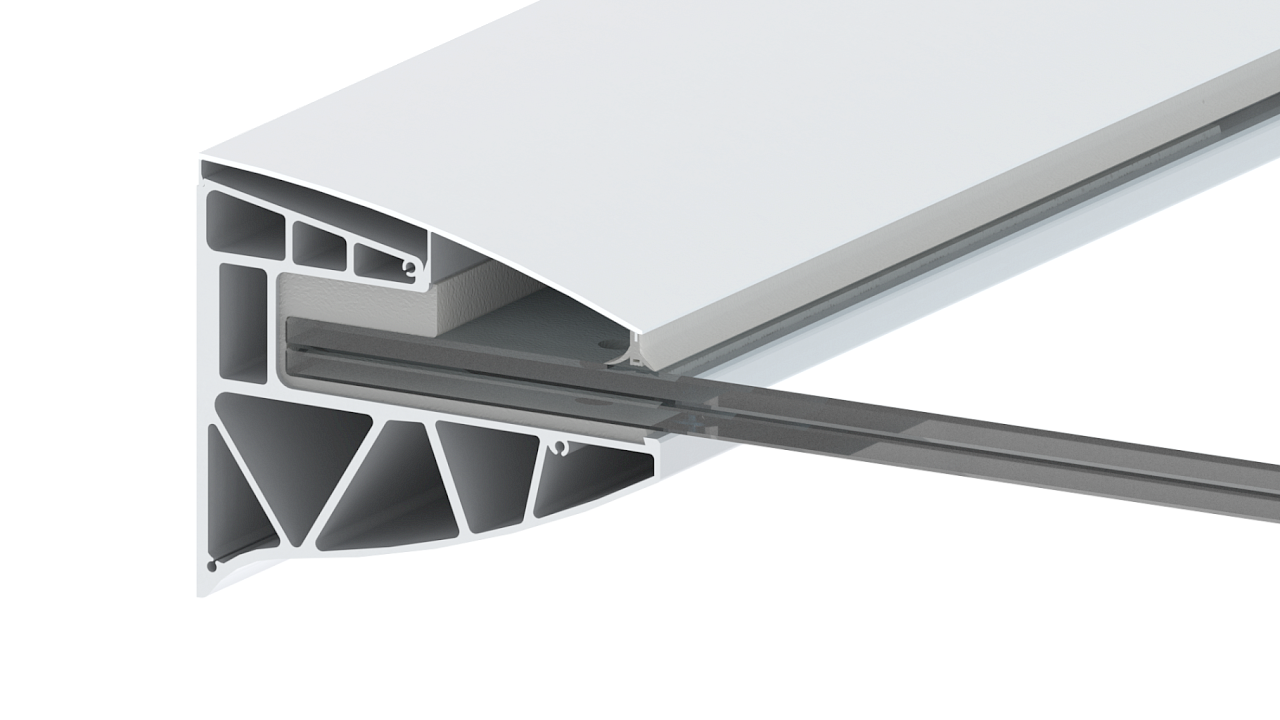

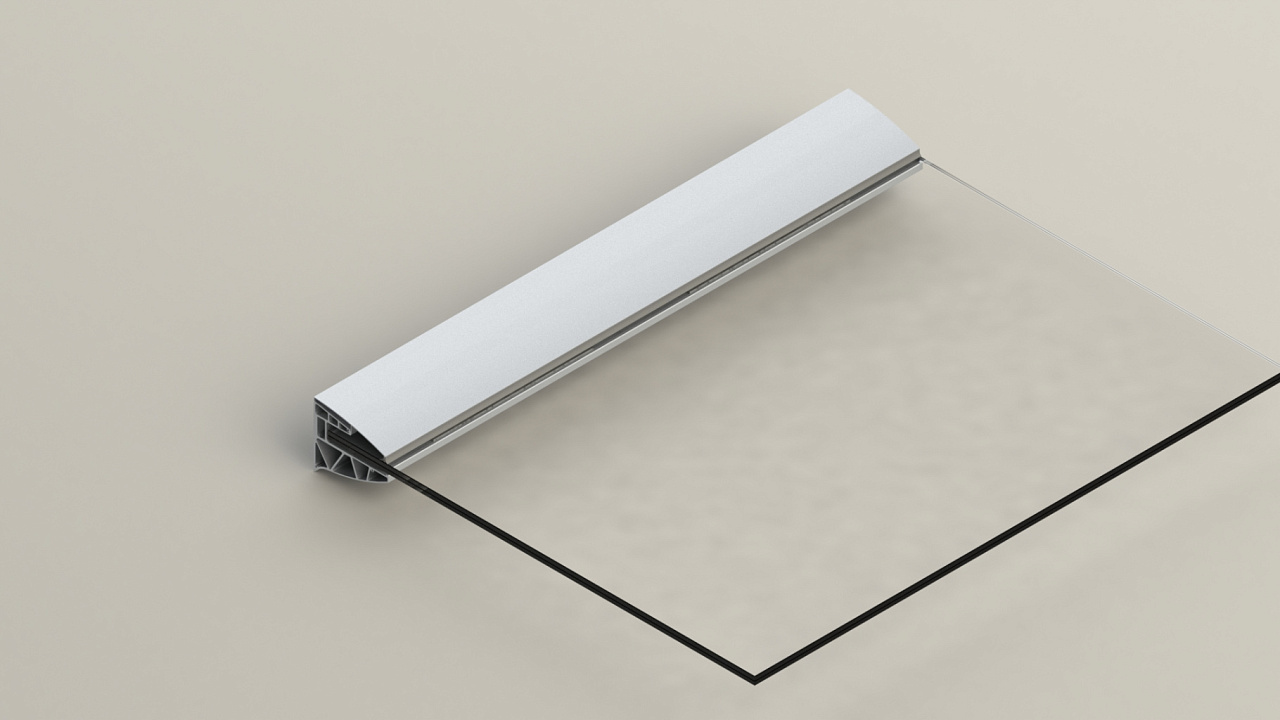

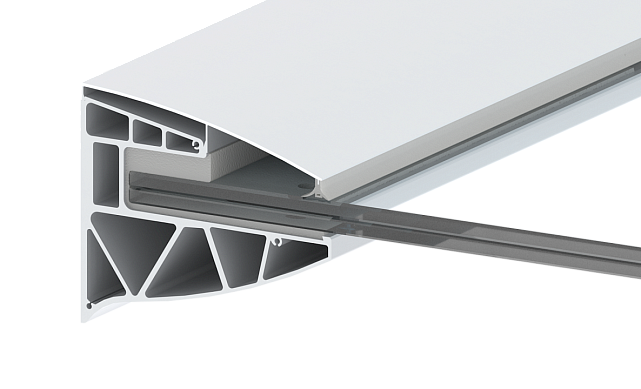

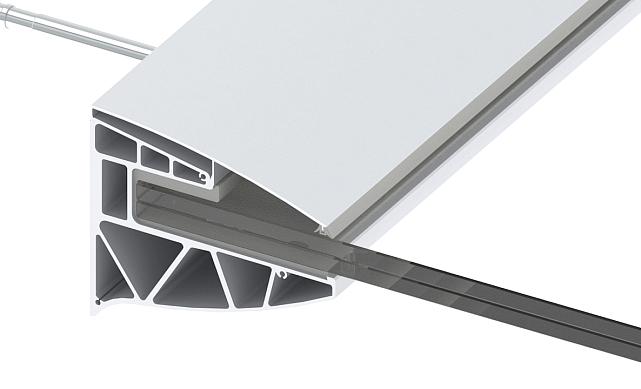

Алюминиевый зажимной профиль для монтажа козырьков без каркаса и стеклодержателей. Профиль крепится к стене и зажимает триплекс козырька.
Средняя длина выноса козырьков на профиле составляет 1200 мм. Профиль k300-3 позволяет смонтировать козырек с выносом до 1600 мм. Чем больше вынос козырька, тем эффективнее защита от осадков и солнечных лучей. Большой козырек защитит не только дверь, но и крыльцо дома, особенно ступеньки и перила наружной лестницы.
Профиль k300-3 прошел испытания различными нагрузками до 300 кг.
Требуются отверстия в стекле. Перед тем как сверлить отверстия в стекле, необходимо установить стекло в профиль, наметить отверстия, затем просверлить по отметкам. Стекло закаливается после сверления отверстий.
Уклон вниз для естественного стока воды 0,5 мм, то есть примерно 10 градусов.

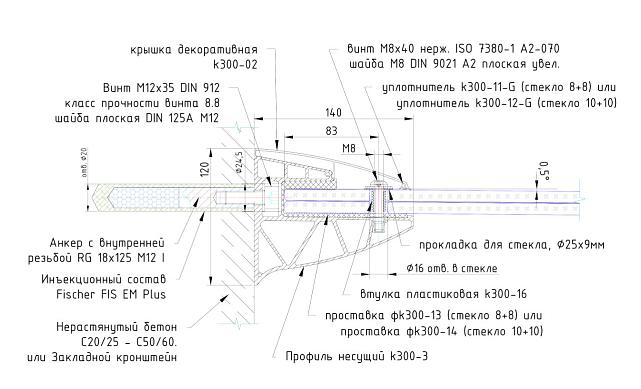

1. Разметить положение точек крепления. Шаг отверстий в профиле k300-3 для крепления к стене 240 мм;
2. Просверлить отверстия диаметром согласно выбранным анкерам (рекомендованы М12х18х125 мм), установить профиль k300-3 и затянуть;
3. Установить проставки для стекла (клины) Фk300-14 (10+10) или Фk300-13 (8+8) в торец профиля;
4. Установить стекло в опорные проставки (клины);
5. Вкрутить фиксирующие винты (DIN 7380) Винт М8х40 с предварительно установленными шайбами (DIN 9021) Шайба М8 и втулками k300-16;
6. Установить уплотнительные резинки k300-11-G (8+8) или k300-12-G (10+10) на декоративную крышку k300-02;
7. Установить декоративную крышку k300-02;
8. Установить торцевые заглушки k300-04-R и k300-04-L.
Крепежи на 1 п.м. профиля:
(DIN 9021) Шайба М8 из нержавеющей стали – 4 шт.;
(DIN 7380) Винт М8х40 из нержавеющей стали – 4 шт.;
М12х18х125 мм – анкер с внутренней резьбой - 4 шт.
Стекло (закаленный триплекс) c вылетом стекла 1350-1400 (8+8) или 1550-1600 мм (10+10)
